Product Details:

Place of Origin: Japan
Brand Name: Pick and Place Machine
Model Number: SMT machine TCM-X300

Payment & Shipping Terms:

Price: $1.00 - $2.00/pieces
Packaging Details: SMT machine TCM-X300 packing with vacuum wooden carton
Supply Ability: 1000000 Piece/Pieces per Month SMT machine TCM-X300
Contact Now
Detailed Product Description
Condition: Used Weight (KG): 1000
Showroom Location: None Video Outgoing-inspection: Provided
Machinery Test Report: Provided Marketing Type: Ordinary Product
Warranty Of Core Components: 1 Year Core Components: PLC
Warranty: 1 Year Product Name: SMT Machine TCM-X300
Skype: Sensenhenhao Whatsapp/wechat: +8613424013606
Model Number:: RS-1 Applicable Components:: 0402,Minimum 01005-38*38*8.5m
Usage:: SMD LED SMT Application:: SMT Assembly Production Line
Film Materials:: Privacy Material Power Supply:: AC220V 50Hz / AC110V
Lead Time: 7-30days Port: Shenzhen

SMT machine  TCM-X300 Pick and Place Machine FOR Hitachi

whatsapp:+8613424013606,skype:sensenhenhao,wechat:JoyLY0322



WE are smt support provider for smt machine parts and equipment .such as feeder,nozzle , feeder storage cart smt reel rack , smt grease , solder paste mixer, smd counter, KIC thermal profiler,smt tape and so on .

Also can support some original parts of machine repair.

SMT machine TCM-X300 Pick and Place Machine FOR Hitachi

SMT machine TCM-X300 details:
  • Head: 12 Heads
  • PCB:560 mm * 460 mm
  • Equipment weight: 4800KG

    Head: 12 Heads
    Sewing speed (Best condition): 0.075 second
    PCB dimensions: max. 560 mm * 460 mm, 50 mm * 50 mm
    : 0201 - 32/32 mm QFP SOP, altitude 6 mm or less 0
    Charge quantity: 144

    Trend: Left Right (Right Left: Option)
    Air: 4.5 - 6.9 Kgf / cm 2

    Power source and power source: 200 V - 220 V 3 PH, 50/60 Hz, 16 KVA,  Source: 100 L / min
    Equipment dimensions: L 6000 mm, W 2247 mm, H 1695 mm
    Equipment weight: 4800 kg
    Maker: Hitachi (Sanyo)

    Target board dimensions (mm) 50 × 50 to 330 × 250 t = 0.5 to 5.0 (TCM-X 110 J)
    50 × 50 to 330 × 250 t = 0.5 to 5.0 (TCM-X 110 M)
    50 × 50 to 560 × 460 t = 0.5 to 5.0 (TCM-X 300 S)
    (The board carrying range is 610 x 460 mm.)
    Target packaging 8 mm (paper tape) 8 - 44 mm (embossed tape), bulk
    Number of mounted feeders (8 mm tape) (book) 60 (30 × 2) (TCM - X 110 J)
    120 (30 × 4) (TCM-X 110 M)

    72 (36 × 2) (TCM-X 300 S)

    Power source used 3 phase AC 200 V ± 20 V 50/60 Hz Approx 14 kVA
    Air pressure used (MPa) Dry clean air 0.45 to 0.69
    Maximum wearing time (sec / piece) (optimum condition) 0.075
    (Option 0.072)
    Equipment dimensions (mm) Width x Length x Height
    (Tower lamp height) 2,400 × 1,953 × 1,695 (2, 100) (TCM-X 110 J)
    4,500 × 1,953 × 1,695 (2, 100) (TCM-X 110 M)
    3, 130 × 2, 223 × 1, 695 (2, 100) (TCM-X 300 S)
    Mass (kg) Approximately 3,400 (TCM - X 110 J) / approximately 3,950 (TCM - X 110 M)
    About 4,000 (TCM-X 300 S)

    Option Installed Coordinate Teaching Parts Library Teaching Barcode

    Reel Check Barcode Model Switching BGA,

    CSP Black Light Board Recognition Special Lighting

SMT machine TCM-X300 Pick and Place Machine FOR Hitachi

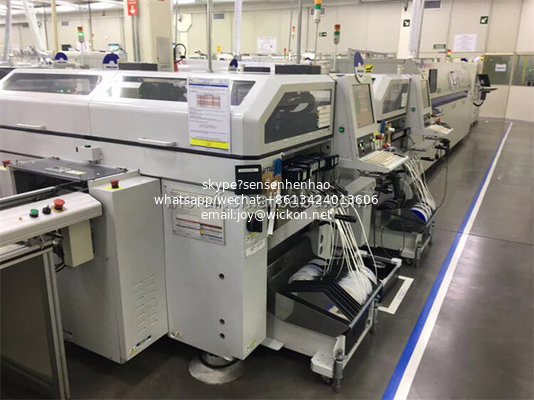

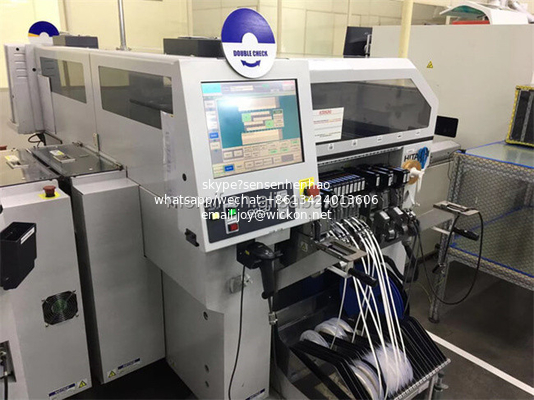

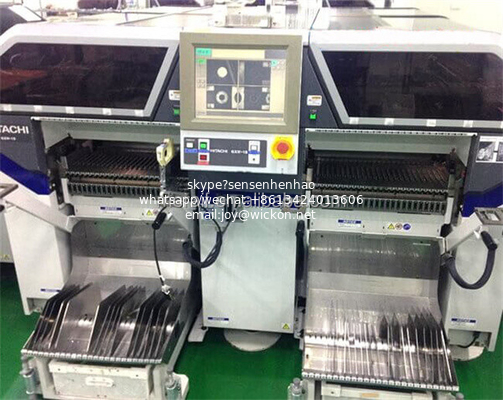

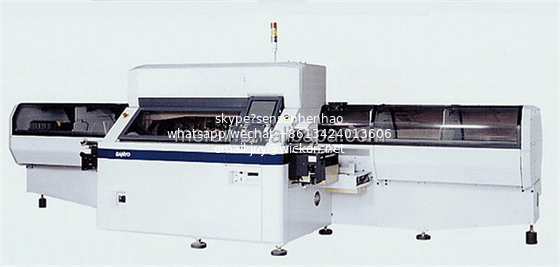

SMT machine TCM-X300 picture show:
